一、產品概述：

我公司生產的非金屬托輥，由管體、軸、軸承、卡簧、密封蓋、軸承底座等幾部分組成。具有輕便、耐磨、不粘附物料、和皮帶的摩擦系數低、自潤滑性等優點。 超高分子量聚乙烯托輥能延長設備使用周期，節省能源，有效改善工作環境。廣泛適用于露天粉塵大，腐蝕性高的環境中，如采礦、冶金、電力、水泥、煤炭、化工及港口等行業。是皮帶運輸機械鋼制托輥理想的更新?lián)Q代產品。它完全符合MT821-2006《煤礦用帶式輸送機 托輥 技術條件》標準的要求，管體和軸承座符合MT113要求。

二、適用范圍

非金屬托輥廣泛應用于露天粉塵較大，腐蝕性高的環境中，如礦山、電廠、鋼廠、石料廠、水泥廠及焦化廠、洗選煤廠、鹽廠、堿廠、化肥廠、碼頭等輸送場所。

三、產品特點

托輥由管體、中心軸、軸承密封件組成。管皮兩端鏜孔后，與沖壓軸承座緊密連接，整體結構是具有重量輕、阻力小、密封性好的優點。

精度高：管體采用超高分子工程塑料，同軸度高、圓度高、直線度高、壁厚均勻。

壽命長：在同等條件下其壽命是標準金屬托輥的兩倍以上。

重量輕：重量比同等金屬托輥輕三分之一左右，搬運安裝方便，大大降低勞動強度、縮短維修時間、提高生產效率。

不腐蝕、耐磨損：管體和軸承座采用高強度耐磨耐腐蝕的超高分子塑料管體的工程塑料，所以既耐磨又不會腐蝕。

密封好：采用三級密封，水和粉塵難以逾越。

降噪環保：在皮帶扣聯接的膠帶運輸機上，皮帶扣與管體的接觸噪聲比皮帶扣與金屬管體的接觸噪聲低，使工作環境更環保。

不磨損膠帶：其表面硬度略高于膠帶且沒有磨蝕性，在托輥滯轉的工況下，因管體短時被磨細而離開膠帶、從而使膠帶得到保護。

節能降耗：其旋轉部件重量輕，轉動慣量是標準金屬托輥的二分之一，所需驅動力小，電機啟動電流降低，且制動更容易，每千米膠帶輸送機每年節約用電數萬至數十萬KW.h。

可以循環使用：旋轉部件失效后，由于整體無焊點，托輥軸可以回收復用，其它件可以回收再利用。

阻燃抗靜電：經國家安標中心認可的檢測機構檢驗合格，具有阻燃抗靜電性。

安全性高：運行過程中不會與皮帶扣磨損出火花，而且也不會因運輸機架變形等原因在托輥不轉的情況下與膠帶磨擦產生高溫。

四、 托輥的結構

托輥由管體、軸、軸承、卡簧、密封環、軸承底座等幾部分組成。管體兩端鏜孔后與軸承座緊密壓裝在一起，整體結構重量輕、阻力小、密封性能好。

（1）管體采用超高分子量聚乙烯材料，韌性好、耐腐蝕、耐磨損，保證了托輥的使用壽命。

（2）軸承座同樣采用超高分子量聚乙烯材料，并采用迷宮式設計，與管體緊密壓裝，保證了托輥的整體強度。

（3）托輥軸承部位采用迷宮式密封，同時與軸承座、擋圈與托輥軸之間緊密的裝配，構成了良好的保護屏障，保證了托輥的防塵、防水性能，延長了軸承的使用壽命。

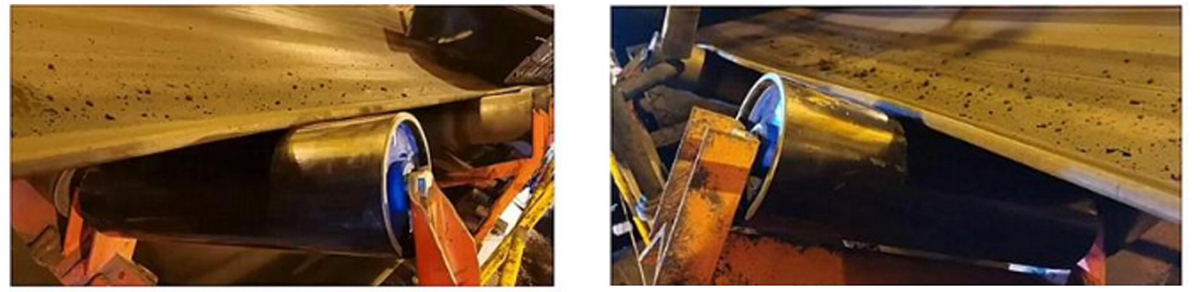

上托輥由三個托輥組成，將皮帶支撐起來，構成一個槽形截面，便于輸送散狀物料?？ㄔ跈C架上，可以沿縱梁管長度方向調整位置，用于調整上皮帶的跑偏。較大的槽形角還可以提高運輸傾角，使貨載能夠平穩地運行。一般地，槽形角在30-35度之間，根據需要進行設計槽形角還可以增大。

下托輥用在皮帶回程段上，支承皮帶。一般為單個長托輥，托輥軸為雙側局部銑扁的軸，軸端安裝在下托輥支座上，軸端可以在支座上的三個槽口中換位，用來調整回空皮帶的跑偏。

五、產品技術參數

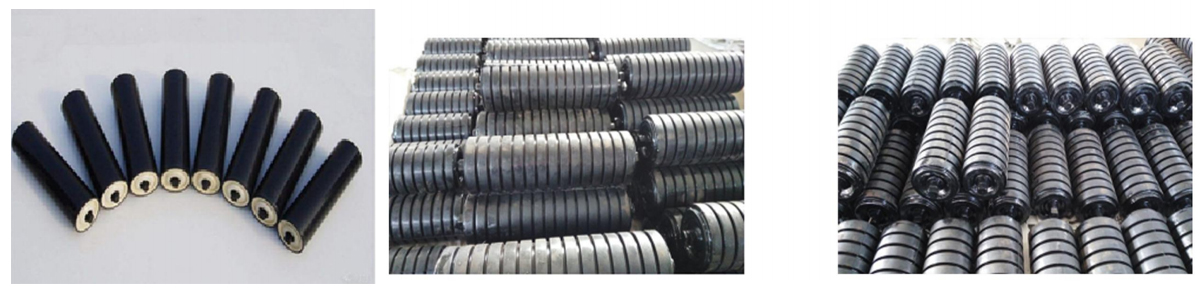

六、 產品分類

1.普通高分子托輥該托輥比傳統鋼制托輥具有更好的性能價格和鋼制托輥持平

2.降噪高分子托輥：由于托輥在運行時會產生較大的噪音，危害職工的健康，我公司經過研發生產了靜音托輥。其特征在于：輥體外圓周面上有吸音槽，吸音槽沿輥體軸向間隔分布，更好的解決了噪聲問題。該托輥的性能比普通非金屬托輥具有更好的降噪功能和更長的使用壽命，價格比普通非金屬托輥高一倍左右。

七、高分子托輥的優勢

1.超高分子聚乙烯托輥運轉均在 25000h-30000h.轉動靈活、阻力小、不損壞皮帶、安裝方便、免維護。優越性能的體現，更凸顯了超高分子托輥的性能、價格比。在長期使用中，可節約 50%的資金。

2.托輥使用壽命的延長，使得更換維修次數減少即減輕了工作人員的勞動強度，又使設備的維護費用降低，并提高了使用效率。用戶在使用過程中可節約大量的人力、物力、電力、從而給用戶帶來可觀的經濟效益。

3.基于超高分子托輥壽命長、卓越的性價比、保護皮帶、節約能耗、便于更換、保護環境等諸多優點能在輸送功率方面改善輸送機械整機的性能(如啟動電機功率可降低)，并會逐步大面積的取代鋼制托輥，是理想的升級換代產品。
